详细说明

矢量聲成像系統

产品说明
产品参数

產品簡介

矢量聲像刷主要利用矢量傳聲器掃場采集音頻信號，然后將攝像頭捕捉到的聲矢量傳聲器運動軌跡進行聲像重疊，實時顯示相機畫面和當前音頻信號的時域、頻域和時頻域等信息。采集矢量傳聲器掃描區域的音頻信號，通過聲學算法和相關計算得到聲矢量傳聲器掃描區域的聲像圖，為機械檢測和故障檢測等提供聲學信息。

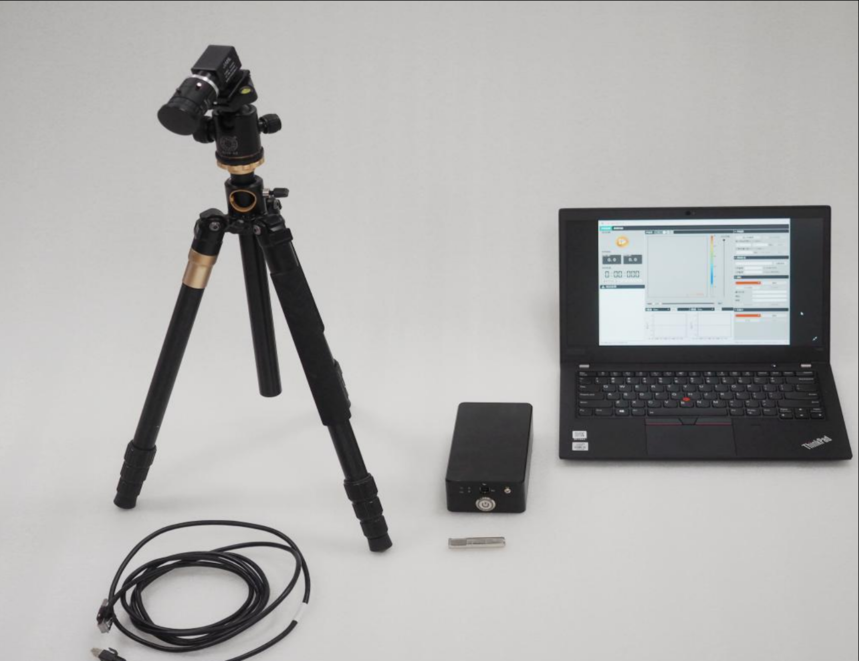

2.系統構成

1/2英寸矢量傳聲器、主機盒和處理軟件組成。產品主要構成如下：

3.產品特性

Ø 聲場快速成像，精準呈現聲場分布；

Ø 寬帶測量，分析頻帶100Hz - 10000Hz ；

Ø 時域、頻域、時頻域顯示；

Ø 聲壓級，聲質點振速級等聲學量計算；

Ø 現場實時操作和處理；

Ø 便攜緊湊，操作快速簡便。

4.效果展示

序號	分項	詳細參數
1	1/2英寸矢量傳聲器	1.1物理參數
		（1）直徑：1/2 inch
		（2）長度：75.20 mm
		（3）重量：23.3 g
		1.2環境參數
		工作溫度 -20～60℃
		1.3聲質點振速傳感器
		（1）頻響范圍：20～10000 Hz
		（2）靈敏度：-26±1 dBV/Pa@1KHz
		（3）信噪比：50～56 dB@1KHz
		（4）最大聲壓級：130 dB[PVL ref:5e-8m/s]
		1.4聲壓傳感器
		（1）頻響范圍：20～10000 Hz
		（2）靈敏度：-27±1 dBV/Pa@1KHz
		（3）信噪比：60～65 dB@1KHz
		（4）最大聲壓級：105 dB[SPL ref:20e-6Pa]
2	矢量聲刷軟件	聲矢量傳感器信號采集分析軟件用于聲矢量傳感器的信號采集與分析，軟件實時顯示聲壓與質點振速信號的時域波形，能夠完成加窗、濾波和頻譜分析等基本信號處理功能，并可計算聲壓級，聲強、聲功率、響度等主要聲學參數。軟件支持中英文界面，可采集、存儲、回放信號。
3	矢量聲刷主機及配件	集成采集處理集成主機及工業相機
4	矢量聲刷結構套件（三腳架、網線、電源等）	符合人體工學及聲學測量原理要求而設計的定制結構套件。
