復雜機電系統故障的輻射噪聲可以有效反應設備工作狀態，故障狀態下其輻射噪聲也包含了主要故障信息，因此聲學測量方法在復雜機電系統故障的檢測和診斷方面應用廣泛，如電力、汽車、軌道列車、機械設備的設計、檢測和維護等。聲學測量方法通常采用聲傳感器和振動加速度計采集聲與振動信號，振動加速度計等測量手段需要固定在試件表面，影響試件工作或模態分析，基于聲傳感器的聲學測量方案屬于非接觸測量，適用性廣泛。

1.矢量振速傳感器檢測優勢

  傳統標量聲傳感器具有全指向性，在近場測量時容易受環境噪聲和被測試件其他部位噪聲干擾，需要做一定信號預處理來提高信噪比，或直接采用聲傳感器陣列來提高信噪比。聲矢量傳感器在低頻帶具有8字指向性，即天然具有空間濾波特性，可近距離采集試件微弱噪聲信號。若進一步采用聲矢量傳感器陣列，可以進一步獲得超增益指向性，精確定位微小異常噪聲源位置。

2.應用案例（某軸承轉動異響噪聲分析）

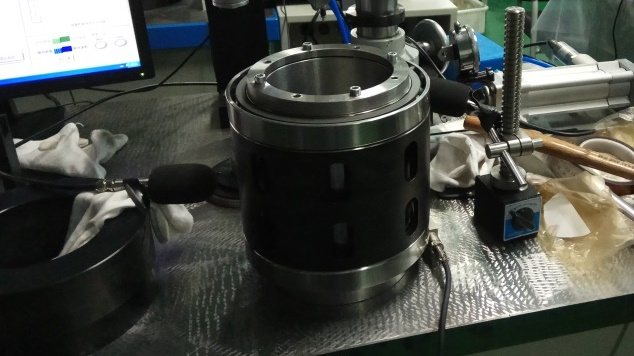

對某軸承組合結構在不同工況下的噪聲進行采集，采集現場如下，在軸承結構兩側靠近軸承部分安裝兩個傳感器進行聲信號采集。

組合軸承結構的噪聲信號采集

各軸承轉動噪聲信號數據說明如下表所示，其中

l 所有測量的轉動工況均為電機驅動。

l 測量時均在較為安靜的背景環境下測試。

軸承結構2為組裝結構，是將29號軸承和34號軸承組合而成的一個整體結構。同樣分別測量了順時針、逆時針，以及兩種轉速下，共四種對照試驗。結構2在兩種不同轉速下的時頻圖如下：

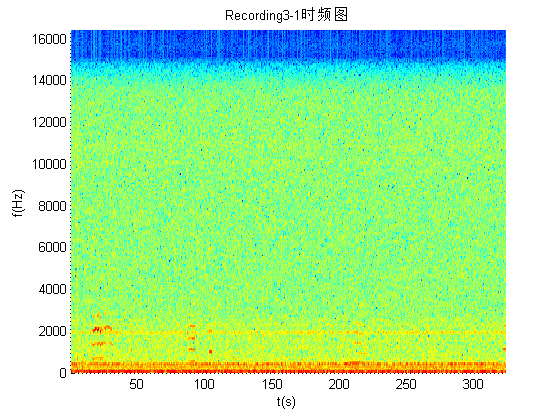

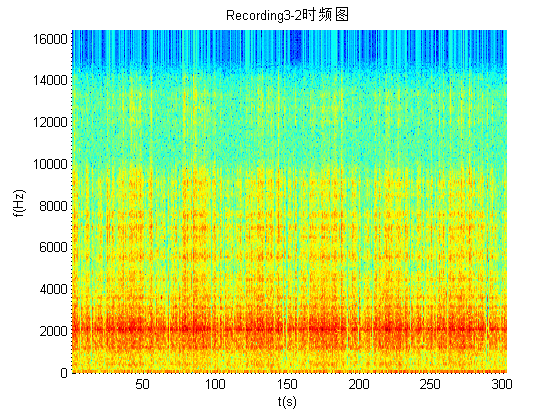

                  (a) 29號軸承時頻域(1pm)           (b) 34號軸承時頻域(15pm)

圖13組合軸承結構2的噪聲信號采集

從上圖可以看到：

l 在轉速1 pm的情況下，能量集中在3 kHz以下，整體強度不大，在2 kHz左右有能量較為集中的線譜，聲壓級為52.7 dB。

l 在轉速15 pm的情況下，結構2表現出了一些異常噪聲。從時域來看，表現出一定的周期性，周期長度約為50 s左右；從頻域來看，在2 kHz附近出現明顯能量集中的帶寬較寬的峰值，高頻段一直到10 kHz能量都有所增加；從聲壓級來看，達到70.6 dB，整體強度較大。
